1. Отключите привод для ворот от сети питания 230В.
2. Снимите крышку с радиоприемника UNIVERSAL-433 и крышку с блока управления приводом для ворот DOORHAN ARM-320.

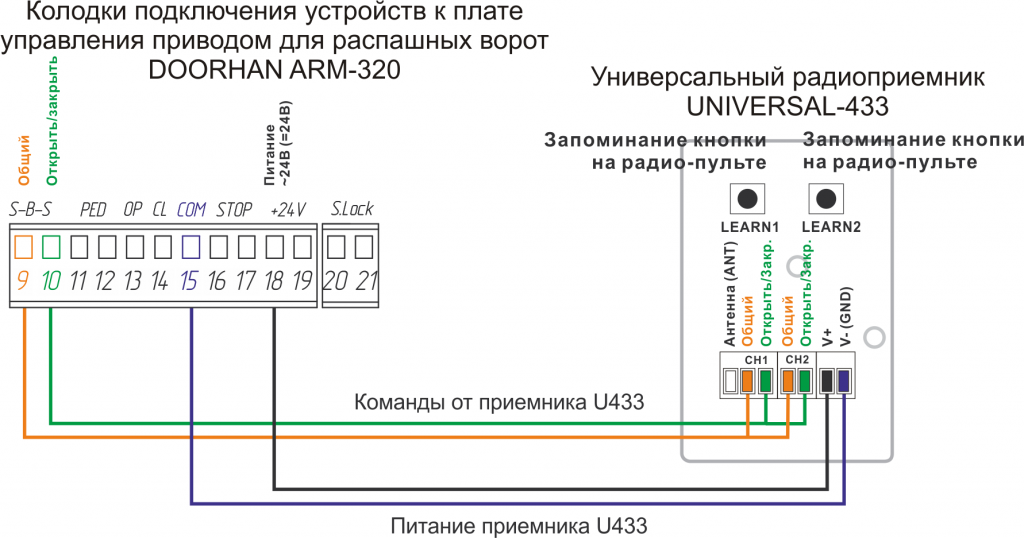

3. Подключите радиоприемник UNIVERSAL-433 к блоку управления приводом для ворот по схеме, указанной выше. Для подключения радиоприемника можно использовать любые провода для слаботочных сетей.
Клеммы на блоке управления приводом для ворот означают:
«18» («+24V») и «15» («COM») — питание для радиоприемника UNIVERSAL-433;
«9» (под «S-B-S») — общий контакт;
«10» (под «S-B-S») — открытие, закрытие ворот (режим «Step-by-Step»).
Клеммы на радиоприемнике UNIVERSAL-433 означают:
«ANT» — подключение антенны;
«CH1» — «канал 1» — память 200 кнопок открытия-закрытия (режим «Step-by-Step»);
«CH2» — «канал 2» — память 200 кнопок открытия-закрытия (режим «Step-by-Step»);
«V+» и «GND» — питание 12-24В, переменный или постоянный ток.
4. Включите привод для ворот. Красный светодиод «POWER» должен гореть на радиоприемнике UNIVERSAL-433, показывая наличие питания приемника.
5. Для очистки памяти на радиоприемнике UNIVERSAL-433 одновременно нажмите две кнопки «LEARN1» и «LEARN2» и держите их 10 секунд, пока не погаснет красный светодиод («LEARN»). Память радиоприемника будет очищена.
6. Запоминание пульта R1 на радиоприемнике UNIVERSAL-433 происходит следующим образом:
- Кратковременно нажмите и отпустите кнопку «LEARN1» (или «LEARN2») на радиоприемнике UNIVERSAL-433. Загорится красный светодиод «LEARN», означающий начало записи кода кнопки радиопульта R1.
- Выберите и нажмите кнопку на радиопульте R1, которая будет означать открытие-закрытие ворот (режим «Step-by-Step»). Светодиод «LEARN» начнет мигать и погаснет. Это означает, что код кнопки радиопульта R1 распознан и записан в память радиоприемника.
7. Для других пультов для ворот R1 повторите процедуру, описанную в пункте 6.
ПРИМЕЧАНИЯ:
1. Данный привод для ворот работает в режиме «Step-by-Step», т.е. открывается и закрывается с одной кнопки. Контакты «CH1» и «CH2» можно подключить параллельно, и запомнить до 393 пультов R1 на одном радиоприемнике UNIVERSAL-433.
2. Если необходимо использовать большее количество радиопультов R1 с одним приводом для ворот, то необходимо параллельно подключить несколько радиоприемников UNIVERSAL-433.
