1. Отключите привод для ворот от сети питания 230В.
2. Снимите крышку с радиоприемника UNIVERSAL-433 и крышку с блока управления приводом для ворот DOORHAN SHAFT-30/45/60/120.

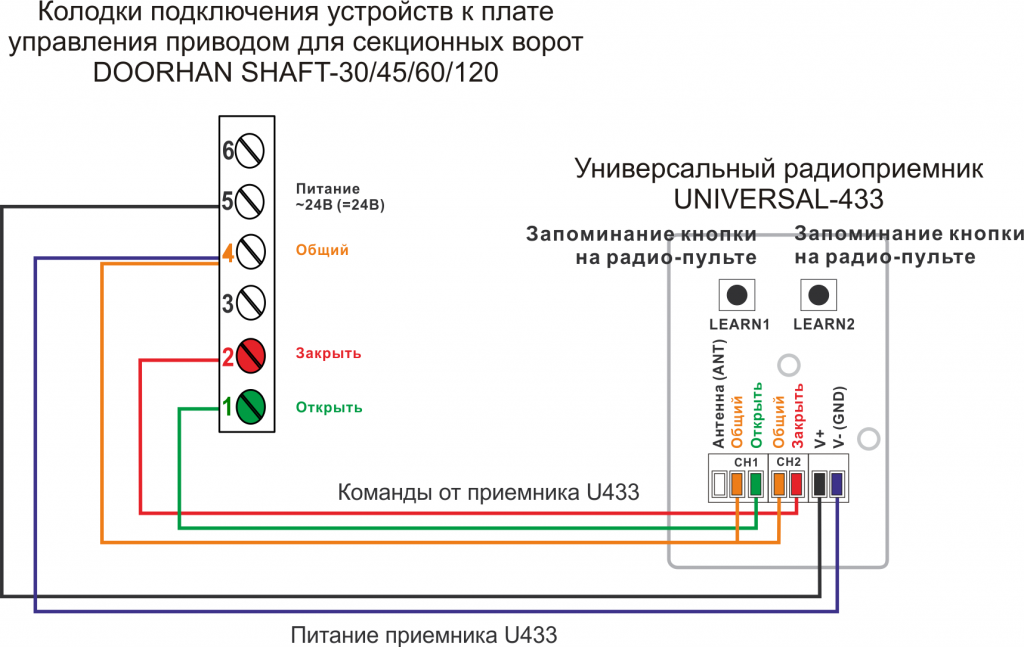

3. Подключите радиоприемник UNIVERSAL-433 к блоку управления приводом для ворот по схеме, указанной выше. Для подключения радиоприемника можно использовать любые провода для слаботочных сетей.
Клеммы на блоке управления приводом для ворот означают:
«5» и «4» — питание для радиоприемника UNIVERSAL-433;
«4» — общий контакт;
«1» — открытие ворот;
«2» — закрытие ворот.
Клеммы на радиоприемнике UNIVERSAL-433 означают:
«ANT» — подключение антенны;
«CH1» — «канал 1» — открытие ворот;
«CH2» — «канал 2» — закрытие ворот;
«V+» и «GND» — питание 12-24В, переменный или постоянный ток.
4. Включите привод для ворот. Красный светодиод «POWER» должен гореть на радиоприемнике UNIVERSAL-433, показывая наличие питания приемника.
5. Для очистки памяти на радиоприемнике UNIVERSAL-433 одновременно нажмите две кнопки «LEARN1» и «LEARN2» и держите их 10 секунд, пока не погаснет красный светодиод («LEARN»). Память радиоприемника будет очищена.
6. Запоминание пульта для ворот R1 на радиоприемнике UNIVERSAL-433 происходит следующим образом:
- Кратковременно нажмите и отпустите кнопку «LEARN1» на радиоприемнике UNIVERSAL-433. Загорится красный светодиод «LEARN», означающий начало записи кода кнопки пульта для ворот R1.
- Выберите и нажмите кнопку на радиопульте R1, которая будет означать открытие ворот. Светодиод «LEARN» начнет мигать и погаснет. Это означает, что код кнопки радиопульта R1 распознан и записан в память радиоприемника.
- Кратковременно нажмите и отпустите кнопку «LEARN2» на радиоприемнике UNIVERSAL-433. Загорится красный светодиод «LEARN», означающий начало записи кода кнопки радиопульта R1.
- Выберите и нажмите кнопку на радиопульте R1, которая будет означать закрытие ворот. Светодиод «LEARN» начнет мигать и погаснет. Это означает, что код кнопки радиопульта R1 распознан и записан в память радиоприемника.
7. Для других пультов для ворот R1 повторите процедуру, описанную в пункте 6.
ПРИМЕЧАНИЯ:
1. Один радиоприемник UNIVERSAL-433 может запомнить до 200 кнопок в памяти «LEARN1» и до 200 кнопок в памяти «LEARN2». Таким образом, один радиоприемник UNIVERSAL-433 может запомнить до 200 пультов R1.
2. Если необходимо использовать большее количество радиопультов R1 с одним приводом для ворот, то необходимо параллельно подключить несколько радиоприемников UNIVERSAL-433 или использовать пульт D1.
